AR 系列 / 無背隙滾子凸輪系列分度盤

圖面下載諮詢

		單位	AR-135	AR-160	AR-200	AR-250	AR-320
工作盤直徑		mm	135	160	200	250	320
中心高度		mm	110	135	160	160	210
中心孔徑		mm	Ø30H7/Ø15	Ø60H7/Ø45	Ø60H7/Ø45	Ø75H7/Ø70	Ø75H7/Ø70
盤面T型溝		mm	12H7	12H7	12H7	12H7	14H7
基準定位鍵		mm	14H7	14H7	18H7	18H7	18H7
伺服馬達	發那科		α2i	α4i	α4i	α8i	α12i
伺服馬達	三菱		HF75	HF104	HF104	HF154	HF204S
總減速比			30	36	36	60	60
最高迴轉數 (3000rpm)		rpm	100	83.3	83.3	50	50
容許切削扭力		kb/m	10	18	18	60	90
鎖緊壓力	空壓	kg/cm²	5	5	5
鎖緊壓力	油壓	kg/m				30	30
鎖緊扭力		sec	8	14	13	90	150
分割精度		sec	40	20	20	20	20
重覆精度			4	4	4	4	4
最小設定單位			0.001º	0.001º	0.001º	0.001º	0.001º
容許承重	立式	kg	20	70	70	100	150
容許承重	臥式	kg	45	140	140	250	350
當夾鎖時其容許負載		kgf	600	800	800	1400	2000
		Fxl kgf-m	8	13	13	150	260
		Fxl kgf-m	15	40	40	100	200
容許慣性		kg-m²	0.1	0.48	0.48	1.95	3.7

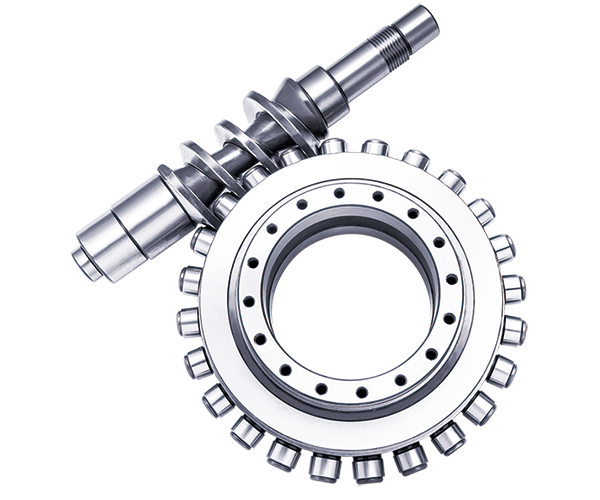

低背隙減速機
